无人机动力组成比较复杂由多个部件组成分别是电机、电调、螺旋桨。今天给大家说说电调
电调全称电子调速器,英文electronic speed controller,简称ESC。因为电机的电流很大,如果没有电调飞控板承受不住, 因此,电调是给电机供电、控制电机转速,完成规定的速度和动作等的电子调速器,是飞控连接电机的桥梁。
电调的分类
之前说过电机分有刷电机和无刷电机,所以电调也是分有刷电调和无刷电调,搭配也是按照特性一一对应。
电调与电机的连接方式
电调的输入线(最粗的红黑线)与电池连接;
电调的输出线(有刷两根、无刷三根)与电机连接;
电调的信号线(最细的3根线)与飞控连接。

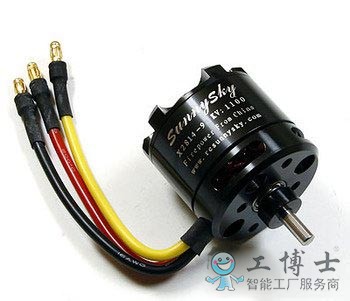

下图对应无刷电调使用的无刷马达,电机上的三条线对应电调上的三个口
电调功能分类
电调按功能分为两种,一种带BEC,即稳压模块,;一种不带BEC。多旋翼的多数不带BEC,航模则一般用带BEC的。按种类分可以分为单向电调和双向电调,单向电调不能改变信号控制电机反转,双向电调则可以控制电机反转。
电调如何选配
第一、电池电压不能超过电调最高承载电压,
第二、电池电流持续输出大于电调最大持续电流输出。一般是高5A或者10A。大电流的电调可以兼容小电流,而小电流的电调则不能。
第三、是否带过流保护,当你飞行过程中遭受意外被挂在树上或者坠机,电机被堵转的时候,带过流保护不会烧电机。
第四、响应速度
第五、与电机电压要匹配。
